端子机压力监测器

一、产品简介

RK1000系列压力监测器是用于监测端子机压接质量的仪器，通过实时测量压接过程中模具受到的力的大小， 并根据特有的软件算法，对力曲线的多个特征进行识别，实时判断压接是否合格。 压接不合格时，控制端子机停机并有相应提示，以便把不良品区分开来。

二、系统结构

RK1000系列压力监测器包含压力监测器主机、力传感器、信号线、电源适配器、安装支架。 压力监测器主机和传感器通过专用信号线连接在一起。

• 供电方式：压力监测器主机采用24V供电，通过电源适配器接入市电。
• 安装方式：通过专用安装支架将主机固定在端子机上或设备的其它适合安装的位置。安装支架可旋转多个角度，根据实际情况可灵活安装。

三、传感器

力传感器安装在端子机挂模具的零件上，或安装在承载模具的底板上，两种安装方式的传感器分别称为挂头传感器和底板传感器。

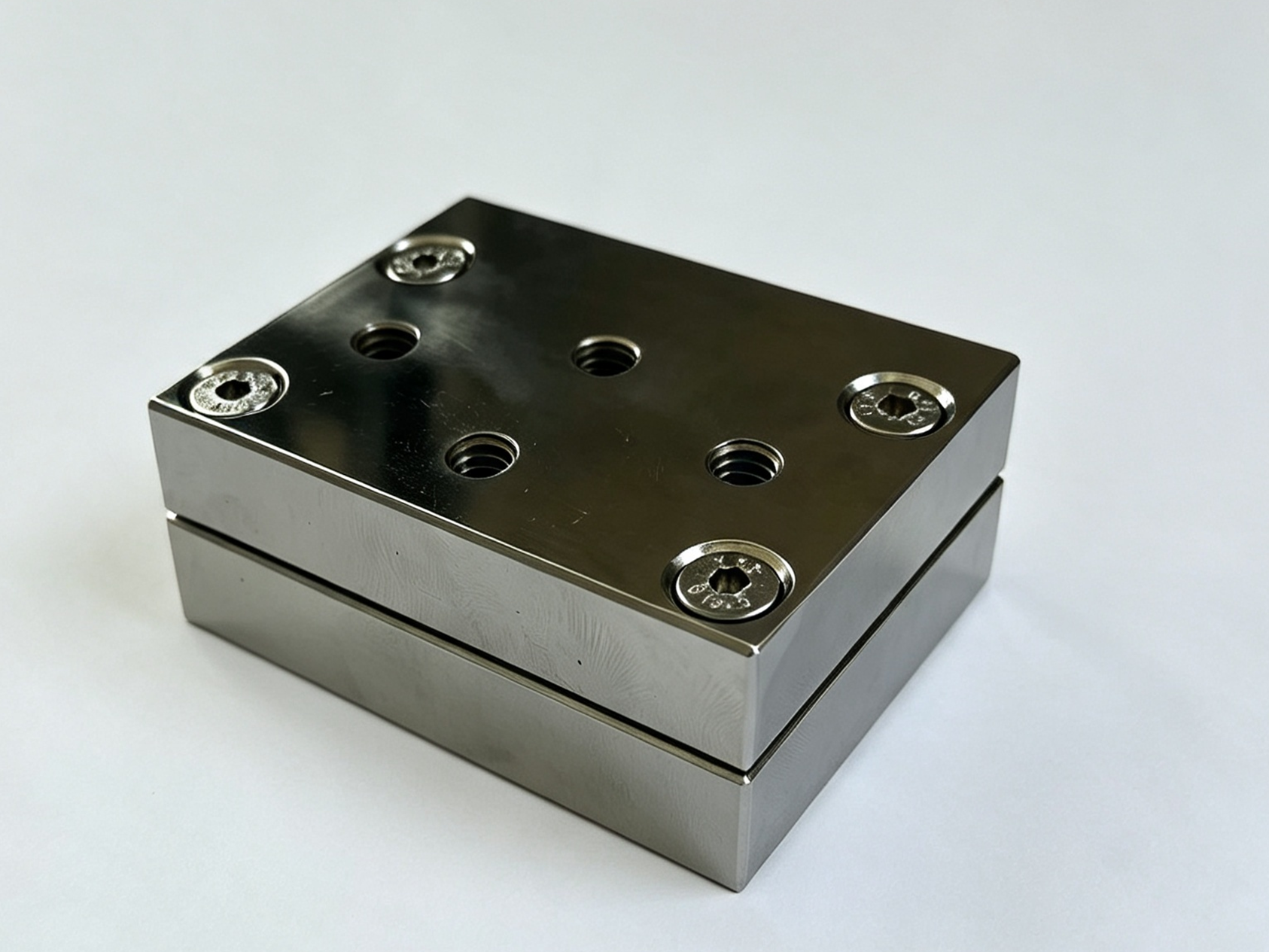

挂头传感器

安装在端子机挂模具的零件上

尺寸：62mm（长）× 46mm（宽）× 22mm（高）
可定制

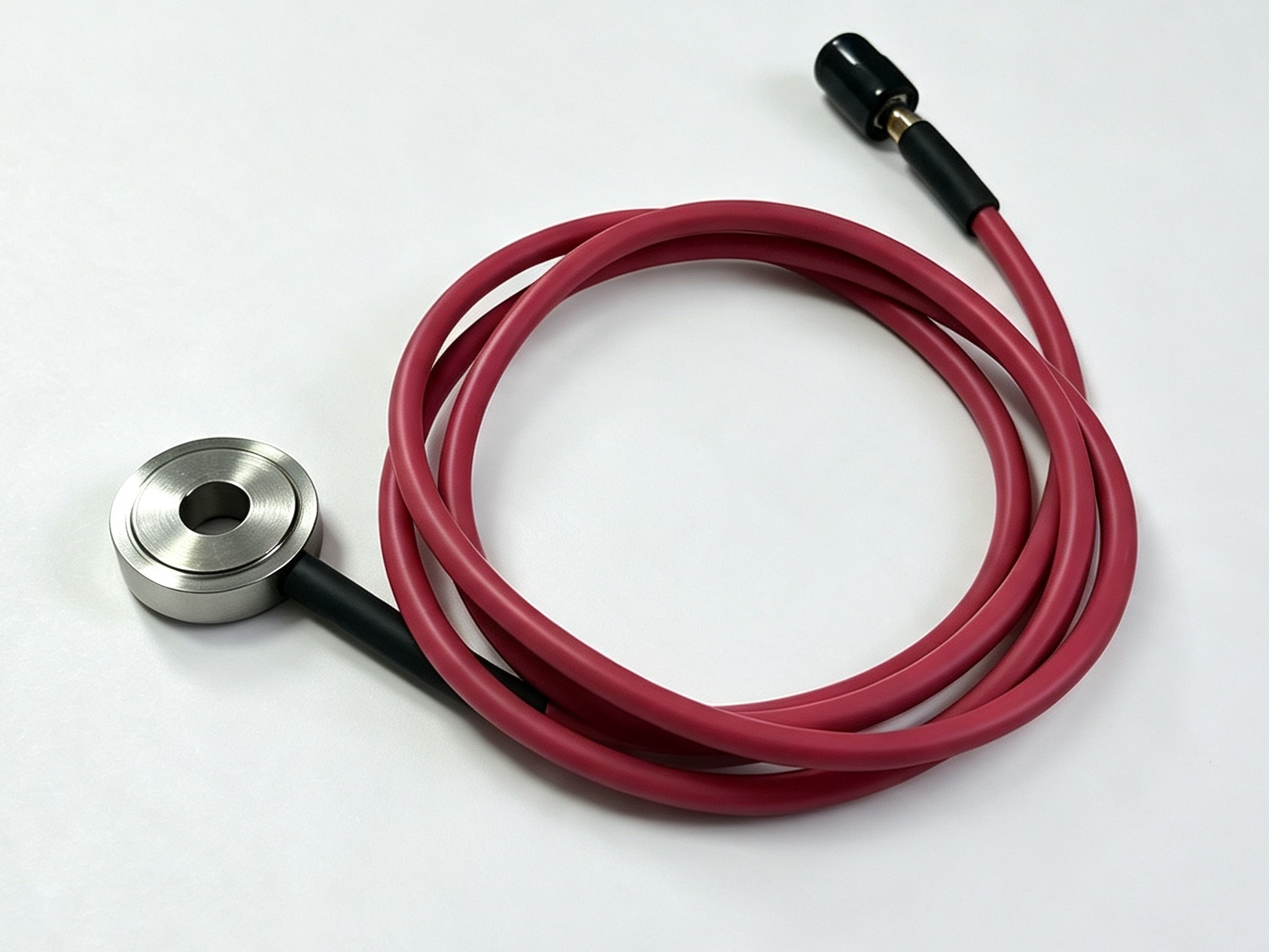

底板传感器

安装在承载模具的底板上

尺寸：19mm（外圆直径）× 6.4mm（内圆直径）× 6.2mm（厚度）
可定制

四、技术规格
